Tryktransmitter med polisilicium sensor og metal seal.
Afløser

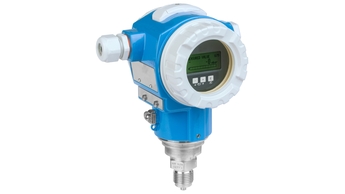

Digital pressure transmitter with welded metal sensor for measurement in gases, steam or liquids
Yderligere information
Enkle produkter
Nemme at vælge, installere og betjene
Teknisk ydeevne
Enkelhed
Standardprodukter
Pålidelige og robuste med lav vedligeholdelse
Teknisk ydeevne
Enkelhed
Avancerede produkter
Funktionelle og praktiske
Teknisk ydeevne
Enkelhed
Specialiserede produkter
Designet til krævende applikationer
Teknisk ydeevne
Enkelhed
FLEX valg
Teknisk ydeevne
Enkelhed
Fundamental
Få dækket dine basale målebehov
Teknisk ydeevne
Enkelhed
Lean
Administrer nemt dine kerneprocesser
Teknisk ydeevne
Enkelhed
Extended
Optimer dine processer med innovative teknologier
Teknisk ydeevne
Enkelhed
Xpert
Til de mest udfordrende applikationer
Teknisk ydeevne
Enkelhed
Characteristic
Digital pressure transmitter, piezoresistive polysilicon sensor with welded metal measuring diaphragm Safety by function monitoring, modular transmitter design
Supply voltage
4...20mA HART: 11,5...45V DC Ex ia: 11,5...30V DC Ex d[ia]: 13...30V DC PROFIBUS PA / Foundation Fielbus: 9...32V DC Ex ia: 9...24V DC
Long term stability
0,1% of URL/year 0,25% of URL/5 years
Process connection
Threads (internal/flush mounted membrane)
Communication
4...20mA HART PROFIBUS PA FOUNDATION Fieldbus
Certificates / Approvals
ATEX FM CSA TIIS SIL NACE EN10204-3.1
Characteristic / Application
Digital pressure transmitter, piezoresistive polysilicon sensor with welded metal measuring diaphragm Safety by function monitoring, modular transmitter design
Supply / Communication
4...20mA HART: 11,5...45V DC Ex ia: 11,5...30V DC Ex d[ia]: 13...30V DC PROFIBUS PA / Foundation Fielbus: 9...32V DC Ex ia: 9...24V DC
Long term stability
0,1% of URL/year 0,25% of URL/5 years
Process pressure / max. overpressure limit
Main wetted parts
Alloy C 316L Tantal PTFE-Foil
Process connection
Threads (internal/flush mounted membrane)
Max. measurement distance
Communication
4 ... 20 mA HART PROFIBUS PA FOUNDATION Fieldbus
Certificates / Approvals
ATEX FM CSA TIIS SIL NACE EN10204-3.1
Options
digital display SS- or Aluminumhousing
Mest downloadede
Technical Information Cerabar S PMC 731, PMP 731.
Engelsk version - 08/2002
Cerabar S with a ceramic or metal sensor overload resistant with function monitoring.
Communication using HART, PROFIBUS-PA
and
Foundation Fieldbus.
Sprog:
Engelsk
Version:
01/08/2002
Filstørrelse:
1.1 MB
Filnavn:
TI216PEN.PDF
44 dokumenter
Technical Information Cerabar S PMC 731, PMP 731.
Cerabar S with a ceramic or metal sensor overload resistant with function monitoring. Communication using HART, PROFIBUS-PA and Foundation Fieldbus.
EN
DA
Tysk French Russisk
01/08/2002
Sprog:
Engelsk
Version:
01/08/2002
Filstørrelse:
1.1 MB
Filnavn:
TI216PEN.PDF
Cerabar S Operating Instructions HART, Software version 7.1
Cerabar S PMC631, PMC731, PMP635, PMP731, Pressure transmitter
EN
DA
Tysk French Italiensk Russisk
01/01/2004
01/03/2003
01/04/1999
Sprog:
Engelsk
Version:
01/01/2004
Filstørrelse:
1.9 MB
Filnavn:
BA187PEN.pdf
Cerabar S FOUNDATION Fieldbus Operating Instructions, Software version
0.3
Cerabar S PMP731, PMC731, PMC631, PMP635, Pressure transmitter
Sprog:
Engelsk
Version:
01/09/2004
Filstørrelse:
1.7 MB
Filnavn:
BA211PEN.PDF
Cerabar S Operating Instructions PROFIBUS PA
Cerabar S PMC631, PMC731, PMP635, PMP731, Pressure transmitter
EN
DA
Tysk French
24/01/2004
Sprog:
Engelsk
Version:
24/01/2004
Filstørrelse:
2.3 MB
Filnavn:
BA168PEN.PDF
Mounting bracket instructions Cerabar S.
Mounting bracket.
EN
DA
Tysk Spansk French Italiensk Hollandsk
01/11/1995
Sprog:
Engelsk
Version:
01/11/1995
Filstørrelse:
182.8 KB
Filnavn:
KA013PA6.PDF
Cable kit instructions Cerabar S.
Cable Kit. Installation cable with pressure equalisation tube.
EN
DA
Tysk Spansk French Italiensk Hollandsk
01/10/1998
Sprog:
Engelsk
Version:
01/10/1998
Filstørrelse:
76.2 KB
Filnavn:
KA097PA6.PDF
Conversion instructions Cerabar S PMC/PMP7x and Deltabar S
PMD/FMD7x from software version 1.x to software Version 2.x or higher
Conversion instructions Cerabar S PMC/PMP7x and Deltabar S PMD/FMD7x from software version 1.x to software Version 2.x or higher
Sprog:
Engelsk
Version:
19/05/2021
Filstørrelse:
2.3 MB
Filnavn:
KA00615PA2_0108.pdf
Cerabar S, Deltabar S, Deltapilot S - Exchange of the push buttons
Cerabar S, Deltabar S, Deltapilot S - Exchange of the push buttons
Sprog:
Engelsk
Version:
17/05/2021
Filstørrelse:
396.6 KB
Filnavn:
KA00610PA2_0312.pdf
Safety Instructions
Cerabar S PMC631, PMC635, PMC731, PMP635, PMP731
PROFIBUS PA II 1/2 G, II 2 G EEx ia IIC T6...T4 PTB 98 ATEX 2178 (ATEX)
EN
DA
Tysk French
01/02/2002
Sprog:
Engelsk
Version:
01/02/2002
Filstørrelse:
430.9 KB
Filnavn:
XA004PA3.PDF
Safety Instructions
Cerabar S PMC631, PMC635, PMC731, PMP635, PMP731
FOUNDATION Fieldbus II 1/2 G, II 2 G EEx ia IIC T6...T4 PTB 98 ATEX 2178 (ATEX)
EN
DA
Tysk French
01/02/2002
Sprog:
Engelsk
Version:
01/02/2002
Filstørrelse:
269.5 KB
Filnavn:
XA088PA3.PDF
Søg i reservedele efter nummer på tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Housing T4 Alu,M26,plug FF,PMC/PMP6/7
Tegningsnummer
Ordrekode
10
52010246
Housing T4 SS, M26, PMC/PMP6/7
Tegningsnummer
Ordrekode
10
52010158
Blind plug, M20 h12/6, LD-PE
Tegningsnummer
Ordrekode
14
015797-2000
Blind plug, NPT1/2 h16.5 LD-PE
Tegningsnummer
Ordrekode
14
013990-0000
Blind plug, G1/2A h12/6 HD-PE
Tegningsnummer
Ordrekode
14
016137-0012
Stop angle (15x 23) +screw M5 -SS
Tegningsnummer
Ordrekode
18
52023588
Tegningsnummer
Ordrekode
20
942851-0201
Cover T4 M66, window PC, grey
Tegningsnummer
Ordrekode
20
942856-0200
Cover T4 M66, mineral window, grey
Tegningsnummer
Ordrekode
20
942856-0210
Cover T4 Alu, window, Ex d
Tegningsnummer
Ordrekode
20
942856-1200
Tegningsnummer
Ordrekode
25
942851-0201
Tegningsnummer
Ordrekode
20
52010250
Cover T4"Z" Alu, coated, EEx d
Tegningsnummer
Ordrekode
25
942851-1201
Tegningsnummer
Ordrekode
25
52010249
O-ring 61,6 x 2,62 NBR 70 +PTFE
Tegningsnummer
Ordrekode
21
013982-0000
Electronics Cbar S/Dbar S,Ex,INTENSOR
Tegningsnummer
Ordrekode
30
528400-1214
Electronics Cbar S/Dbar SEx,HART,v7.1
Tegningsnummer
Ordrekode
30
52017521
Electronics Cbar S/Dbar S,PA,3.0, 2.2
Tegningsnummer
Ordrekode
30
52015052
Electronics Cbar S/Dbar S, FF, v1.0a
Tegningsnummer
Ordrekode
30
52010257
Electronic box "C4" PPE+PS-FR
Tegningsnummer
Ordrekode
32
919362-0010
Support ring electronics PROFIBUS PA
Tegningsnummer
Ordrekode
33
919363-1000
Adapter ring electron. C/Dbar S,FD FB
Tegningsnummer
Ordrekode
33
52006045
Support ring electron. INTENSOR/HART
Tegningsnummer
Ordrekode
33
919363-0000
Disc insulating (F4/T4)50.8x1.5,PA FF
Tegningsnummer
Ordrekode
34
942821-0000
Terminal 3pole, RFI-filter
Tegningsnummer
Ordrekode
35
543170-3000
Terminal 3pole, PROFIBUS PA
Tegningsnummer
Ordrekode
35
543170-2100
Digital display VU3000 D=49 cable 4p
Tegningsnummer
Ordrekode
40
942037-0001
Adapter Cerabar G1/2,d3,G1/2,d26,SS
Tegningsnummer
Ordrekode
55
52011825
Adapter Cerabar M20, d3, G1/2, d26,SS
Tegningsnummer
Ordrekode
55
52011826
Adapter Cerab.NPT1/2,d11,4,G1/2d26,SS
Tegningsnummer
Ordrekode
55
52011827
Adapter Cbar M PT1/2,d11, G1/2,d26,SS
Tegningsnummer
Ordrekode
55
52007523
Adapter Cerabar PF1/2, d3,G1/2,d26,VA
Tegningsnummer
Ordrekode
55
52007524
Flat gasket 18,5x23,9x1,5 FKM, 5 pieces
Tegningsnummer
Ordrekode
57
52009800
Sealing kit 20.6x23.6x17, PTFE
Tegningsnummer
Ordrekode
57
52010118
Mount.set, wall-/pipe-2", VA, lipht sep
Tegningsnummer
Ordrekode
70
919806-0000
